引言

随着5G通信技术的成熟与工业互联网的深度融合，构建高效、智能的工业互联网管控系统已成为推动制造业数字化转型的关键。其中，数据大屏作为系统的可视化核心与决策中枢，其源码设计与底层架构直接决定了系统的实时性、稳定性与洞察力。本文将深入探讨5G工业互联网数据服务背景下的管控系统架构，并解析其数据大屏的核心实现源码。

一、 系统总体架构设计

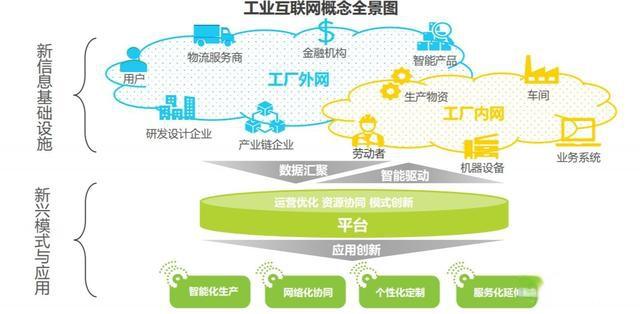

一个典型的5G工业互联网管控系统通常采用分层、解耦的云边端协同架构：

1. 设备与边缘层：通过5G模组、工业网关等，将工厂内的PLC、传感器、机器人等设备接入网络。5G网络提供的高带宽、低时延、海量连接特性，确保了设备数据（如振动、温度、产能、状态）的实时、可靠采集与边缘预处理。
2. 平台服务层（核心）：

• 工业物联网平台：负责设备管理、数据接入、协议解析与标准化。

• 数据中台：整合来自边缘、ERP、MES等多源异构数据，进行清洗、关联、存储与建模，形成统一的数据资产。典型技术栈包括大数据组件（如Hadoop、Flink）、时序数据库（如InfluxDB、TDengine）和数据湖仓。

• 5G网络能力开放：利用5G核心网的网络切片、边缘计算（MEC）能力，为关键应用（如远程控制、AR巡检）提供定制化、高质量的通信服务。

1. 应用与展现层：基于平台层的数据与服务，构建各类工业应用，如预测性维护、生产优化、能耗管理等。数据大屏正是这一层的核心可视化出口。

二、 数据大屏的核心定位与功能

数据大屏并非简单的图表展示，而是集成了以下功能的综合决策支持界面：

• 全景监控：实时展现全厂生产状态、设备健康度、订单进度、能耗等关键指标（KPI）。
• 实时告警：基于规则或AI模型，对设备异常、质量偏差、工艺超限等事件进行可视化预警与定位。
• 多维分析：支持按时间、产线、产品类型等多维度下钻分析，揭示数据背后的关联与趋势。
• 指挥调度：作为应急指挥或生产调度的可视化平台，辅助管理者快速决策。

三、 数据大屏前端源码关键技术解析

数据大屏前端通常采用Web技术栈，追求高性能渲染与动态交互。源码核心涉及：

1. 技术选型：

• 框架：Vue.js 或 React，组件化开发利于复用和维护。

• 可视化库：ECharts（Apache开源，图表类型丰富）、AntV G2/G6（关系图、流程图）、D3.js（高度定制化需求）是主流选择。对于3D场景（如数字孪生工厂），可选用Three.js。

• 地图组件：若需地理信息展示，可使用高德/百度地图API或Leaflet。

2. 核心源码结构示例：
`javascript
// 以Vue + ECharts为例的组件化结构
// 1. 主屏组件（Dashboard.vue） - 负责布局和组件调度


// 2. 一个具体的图表组件（ProductionLineChart.vue）

`

1. 数据对接：通过WebSocket（用于实时数据，如设备状态流）和RESTful API（用于历史数据、配置数据）从后端数据服务获取数据。前端需设计良好的状态管理（如Vuex、Pinia）来管理复杂的应用状态。

四、 后端数据服务架构

数据大屏的“大脑”是后端的数据服务，其架构要点包括：

1. API网关：统一入口，负责路由、认证、限流和监控。
2. 实时数据服务：

• 消息中间件：采用Kafka或Pulsar，接收来自5G边缘网关或物联网平台的海量设备实时数据流。

• 流处理引擎：使用Flink或Spark Streaming对数据流进行实时计算（如聚合、窗口统计、复杂事件处理），并将结果推送到Redis等内存数据库，供大屏前端通过WebSocket实时订阅。

1. 历史数据服务：

• 将处理后的数据持久化到时序数据库或数据湖。

• 提供RESTful API，支持对大屏查询历史时段、多维分析等复杂查询请求进行高效响应，通常涉及查询优化与缓存策略。

1. 微服务架构：将设备服务、告警服务、报表服务等拆分为独立的微服务，提高系统可扩展性和可维护性。通过Spring Cloud、Dubbo等框架进行治理。

五、 部署与安全考量

• 部署模式：可采用公有云、私有云或混合云部署。关键实时服务可部署在靠近工厂的5G MEC边缘节点，以进一步降低时延。
• 安全：必须贯穿全链路，包括5G空口安全、设备认证、传输加密（TLS/DTLS）、API访问控制、数据脱敏等。

###

构建5G工业互联网管控系统的数据大屏，是一项融合了5G通信、大数据、前端可视化与后端微服务的系统工程。优秀的源码与架构设计，不仅在于炫酷的界面，更在于对海量、实时工业数据的高效处理与价值挖掘能力。开发者需深入理解工业场景，选择合适的技术栈，并设计出高内聚、低耦合、可扩展的架构，才能真正让数据大屏成为驱动工业智能的“智慧之眼”。

(注：文中源码为简化示例，实际项目需考虑错误处理、性能优化、主题定制、权限控制等更多细节。)
